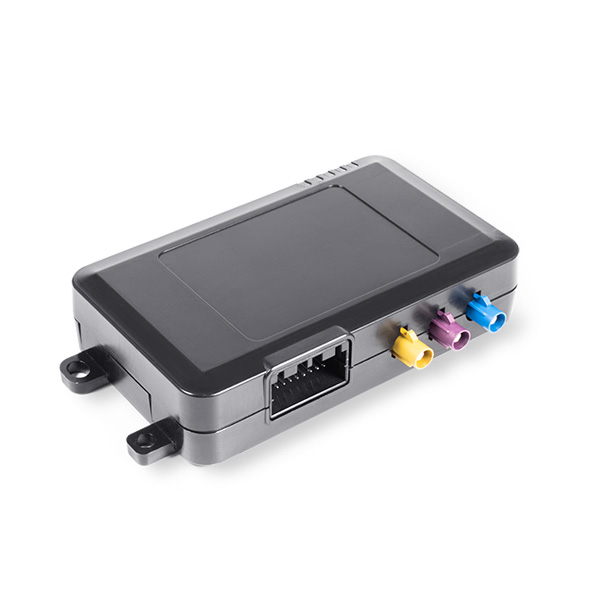

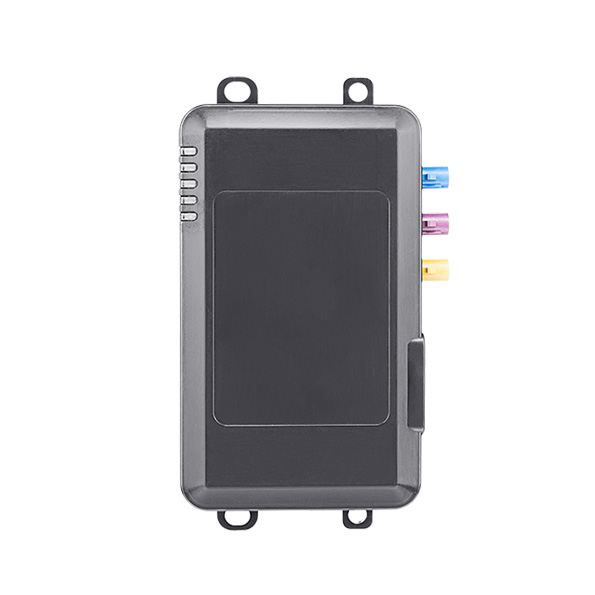

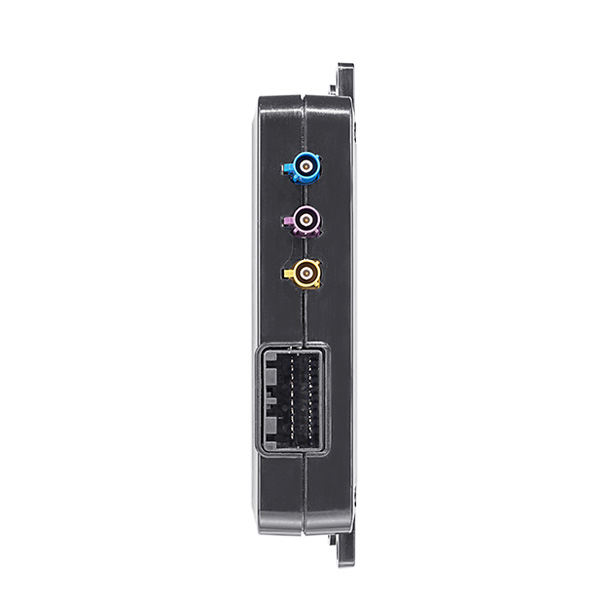

OBD車載監測終端TB02
產品型號：BSJ-TB02
產品規格：130mm*78mm*30.5mm
產品概述：TB02是一款4G全網通硬件架構的TBOX車載智能終端。集成4G通信技術和北斗/gps衛星定位技術，通過與車身CAN數據交互，實現車聯網功能。安裝應用在重型車上于采集、存儲和傳輸車輛OBD信息
產品特性
?
核心功能
| 基礎功能 | |
| 喚醒功能 | 支持CAN喚醒、定時喚醒、遠程喚醒 |
| 定位功能 | GPS/BD雙模定位、基站定位、拐點補傳 |
| CAN存儲 | CAN報文實時記錄 |
| 遠程診斷 | 遠程讀取車輛故障碼 |
| 掉電報警 | 終端接后備電池，斷開主電后發送掉電報警 |
| 國標功能 | |
| 自檢 | 終端在通電時開始工作時自動檢測 |
| 車輛登入 | 終端連接上平臺時，向平臺發送登入信息進行身份識別 |
| 實時信息上報 | 終端登入成功后向平臺上報OBD信息和數據流實時信息 |
| 補發信息上報 | ACC?開時，設備掉線，存儲盲區數據，待重新上線后再上傳平臺，存最近200h 數據，覆蓋最遠時間間隔數據 |
| OBD診斷信息 | 上電，ACC 喚醒上傳一條診斷信息，24 小時上傳一條診斷信息，車輛會采集上傳11項數值， 分別是車輛定位、氮氧化物排放值、排氣煙度、 尿素液位、發動機冷卻液溫度、發動機燃料流 量、車速、發動機轉速、故障指示燈狀態、發 動機實際扭矩百分比、大氣壓力 |
| 終端校時 | 車載終端可以通過服務器進行校時、基站校時、GPS校時 |
| 車輛管理功能 | |
| 車輛歷史軌跡 | 可通過平臺查詢車輛歷史軌跡 |
| 車輛體檢報告 | 自動檢測，收集車輛故障主動上報 |
| 被盜車輛跟蹤 | 發現車輛被盜，可實時定位追蹤維護 |
| 保養提醒 | 根據統計里程、時間或故障碼，向用戶發送維護保養提醒 |
| 駕駛習慣分析 | 急加速、急減速、急剎車、急轉彎、超速等駕駛行為統計分析 |
| 安全報警 | 防盜報警、拖車報警、非法移動報警、碰撞報警、側翻報警、拆除報警 |
規格參數
| 類型 |
項目 | 描述說明 | 類型 | 項目 | 描述說明 |
基本信息 |
外殼尺寸 |
130mm*78mm*30.5mm |
硬件參數 |
MCU |
主頻108MHZ,使用ARM Cortex-M3內核 |
外殼材料 |
塑料 |
無線通訊模塊 | 四模4G全網通（4G/3G/2G） | ||
| 技術參數 |
工作電壓 |
DC9~36V |
定位模塊 | 定位時間：冷啟<29S，熱啟<3S 支持AGPS輔助定位 |
|
極限電壓 |
DC 40V |
CAN總線 | 2路CAN 2.0，支持CAN喚醒 | ||
平均工作電流 |
60 mAh@12V |
數據存儲 | 8GB(TF卡擴展) |
||
休眠電流 |
5 mAh@12V |
備用電池 | 400 mAh | ||
待機電流 |
2 mAh@12V |
RTC電池 | 210 mAh | ||
工作溫度 |
-30℃~+75℃ |
SIM卡 | 插拔卡/貼片卡 | ||
| 存儲溫度 | -40℃~+85℃ | ?加速度傳感器 | 碰撞報警、側翻報警、急加速報警、急減速報警 | ||
濕度 |
5%~95% |
藍牙BLE | 超低功耗藍牙技術，支持手機藍牙連接（可選） |
